Mangonneau

Mangonneau à roues de carrier

XIIe - XVe siècle
Portée : 150 m
Boulets : jusqu'à 100 kg
Cadence de tir faible : 2 tirs/h
Servants : 12 + les artisans
Engin à contrepoids fixe, nommé par Gilles de Rome « trabatium ».
Les premières machines de jet ne sont pas très bien équilibrées. Les ingénieurs n'ont pas encore compris les avantages du poids articulé qui équipera plus tard les trébuchets. Aussi, faut-il, pour rabattre le mât, des efforts considérables, nécessitant un treuil entraîné par de grandes roues : celles-ci sont actionnées par des hommes soit de l'intérieur, soit de l'extérieur.
L'appellation « carrier » provient du fait que ces treuils à roues, connues depuis l'Antiquité, équipaient notamment les carrières de pierre.
Le mangonneau possède un contrepoids fixe de plusieurs tonnes. Des cordes sont parfois ajoutées pour donner plus de rapidité au mouvement et permettre un meilleur décrochement de la fronde.
Il faut un important système de poulies et de treuil pour le réarmer et sa cadence n'excédait pas deux à trois tirs à l'heure. Ces machines présentent un gros défaut: la masse de terre ou de pierre contenue dans la huche du contrepoids finit toujours par se déplacer, provoquant des àcoups et des vibrations. Ces effets sont néfastes pour la charpente et nuisent à la précision de tir.
Cette machine sera utilisée jusqu'au XVe siècle. L'inventaire de l'artillerie du prince de Savoie, en 1433-1437, nous livre le détail des pièces qui constituent la machine dite « la Ruine ». Dans cet inventaire, Pierre Masuerieus; chef des pièces d'artillerie du seigneur, précise que « le dit engin a et possède 2 colonnes pour les roues nécessaires au même engin [. . . ] , de même 48 barres pour faire tourner les dites roues [...], de même une grande colonne de 28 pieds de long [...], de même 2 soles ou traves chacune de 32 pieds de long [ . . . ] , de même pour le dit engin 2 arches ou arcades dans lesquelles on pose les pierres... ».

Images

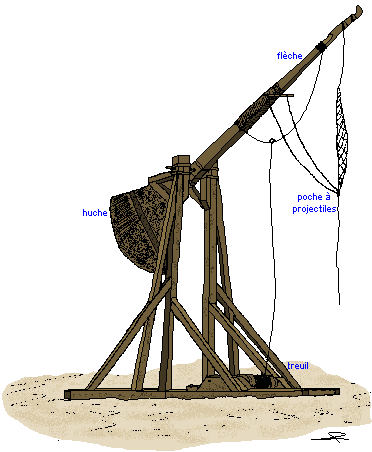

Mangonneau 01.gif

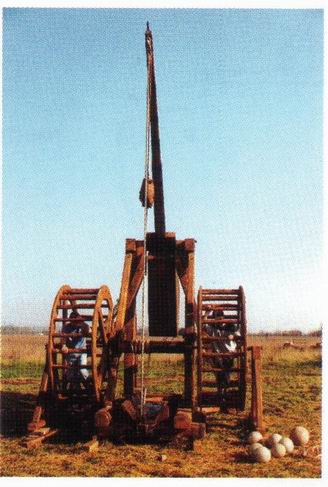

Mangonneau 01.gif		 Mangonneau a roues de carrier (photo R. Beffeyte)(tire du livre de R. Beffeyte).jpg

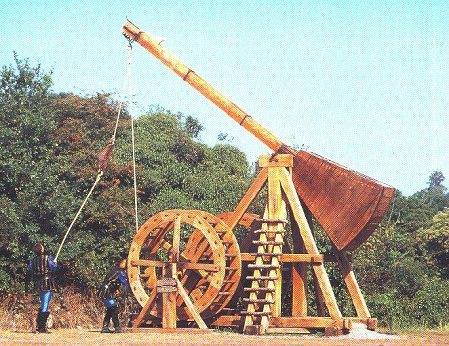

Mangonneau a roues de carrier (photo R. Beffeyte)(tire du livre de R. Beffeyte).jpg		 Mangonneau a roues de carrier 04.jpg

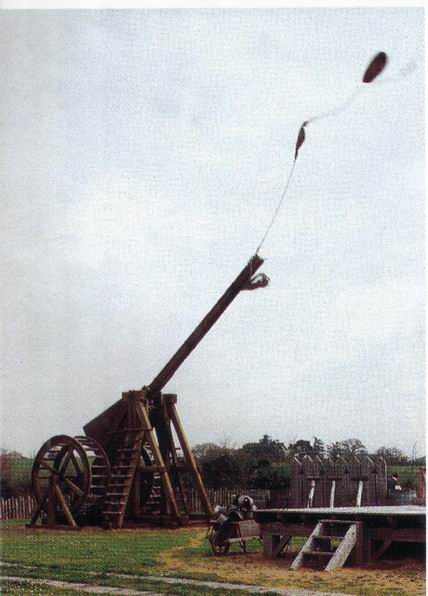

Mangonneau a roues de carrier 04.jpg		 Mangonneau a roues de carrier, a Castelmoron (photo R. Beffeyte)(tire du livre de R. Beffeyte).jpg

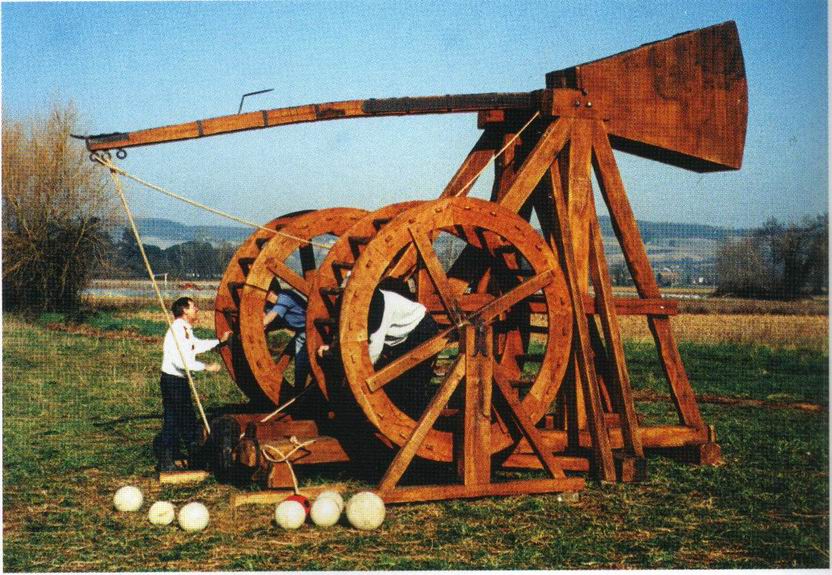

Mangonneau a roues de carrier, a Castelmoron (photo R. Beffeyte)(tire du livre de R. Beffeyte).jpg		 Mangonneau a roues de carrier, chateau de Gilles de Rais, a Tiffauges (photo R. Beffeyte)(tire du livre de R. Beffeyte).jpg

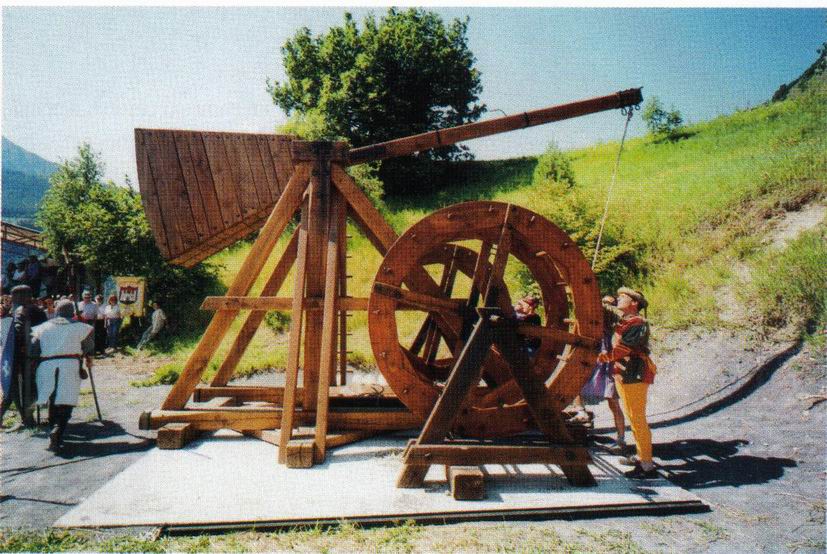

Mangonneau a roues de carrier, chateau de Gilles de Rais, a Tiffauges (photo R. Beffeyte)(tire du livre de R. Beffeyte).jpg		 Mangonneau a roues de carrier, chateau de La Batiaz, a Martigny en Suisse (photo G. A. Cretton)(tire du livre de R. Beffeyte).jpg

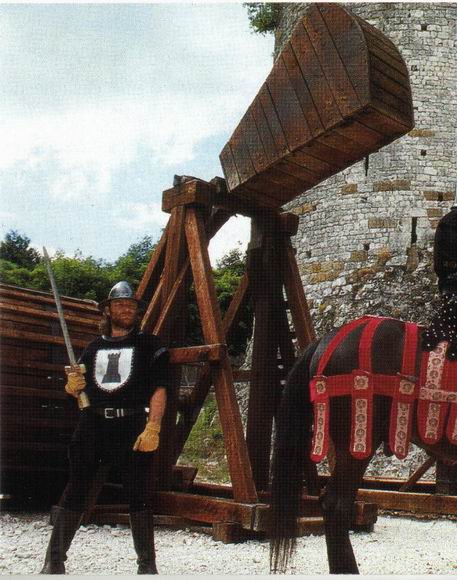

Mangonneau a roues de carrier, chateau de La Batiaz, a Martigny en Suisse (photo G. A. Cretton)(tire du livre de R. Beffeyte).jpg		 Mangonneau a une roue, a Provins (photo J.-F. Benard)(1)(tire du livre de R. Beffeyte).jpg

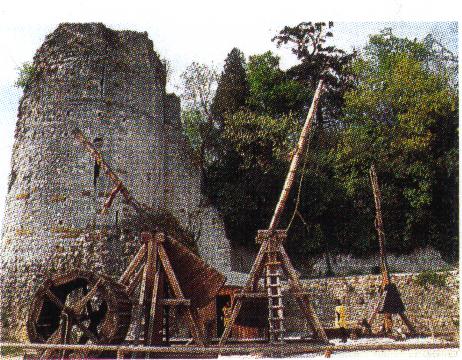

Mangonneau a une roue, a Provins (photo J.-F. Benard)(1)(tire du livre de R. Beffeyte).jpg		 Mangonneau a une roue, a Provins (photo J.-F. Benard)(2)(tire du livre de R. Beffeyte).jpg
Mangonneau a une roue, a Provins (photo J.-F. Benard)(2)(tire du livre de R. Beffeyte).jpg
